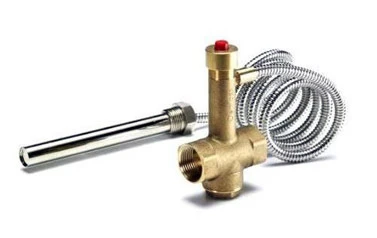

Vanne Thermostatique BVTS 1.3

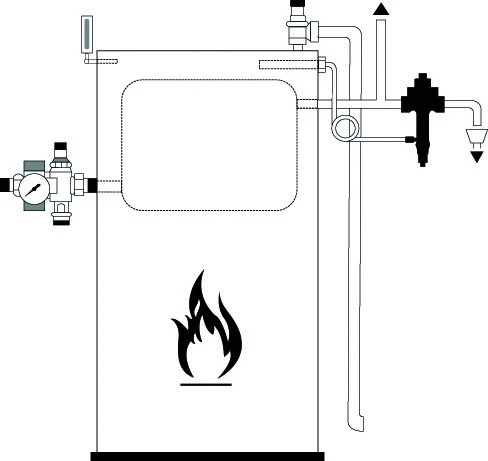

La vanne thermostatique BVTS a été conçue pour assurer la protection des chaudières à biomasse et des poêles. Elle empêche la surchauffe de la chaudière en déchargeant l’eau du générateur de chaleur ou du serpentin de condensation. Cette vanne sert également à éviter un retour de flamme dans le réservoir de combustible en noyant celui-ci en cas de température excessive.

Caractéristiques techniques :

Fluide	Eau
Pression de travail max	10 bar
Température de fluide	5 à 110°C
Température d’ouverture	97°C
Hystéresis	6°C
Température ambiante	0 à 125°C
Capacité d’écoulement	2,4 m³ (à 1 pression min. d’1 bar et température de la sonde 110°C)
Taille du raccord	Filetage tuyau G¾ ISO 228
Longueur du tube capillaire	1,3 m
Code DANFOSS	003N3352

Installation :

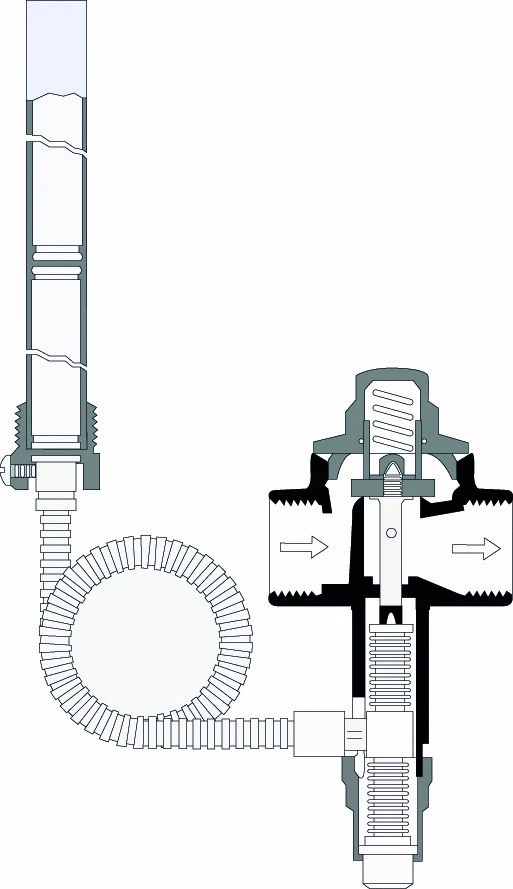

Avant d’installer la vanne, rincer le système afin de garantie l’absence d’impuretés susceptible de se déposer sur le siège de la vanne et de provoquer des dysfonctionnements. Penser à installer un filtre en amont de la vanne. La sonde peut être placée dans n’importe quelle position. Veillez à ce que la sonde complète soit au contact de la zone contrôlée. La flèche indiquée sur le corps de vanne indique le sens d’écoulement. Lors de l’installation de la vanne, vérifier sa position, le couple maximal de serrage pour le montage de la poche à bulbe est de 30Nm.

Application de refroidissement seul :

Après l’installation, le bon fonctionnement de la vanne doit être vérifié en chauffant le système.

Entretien :

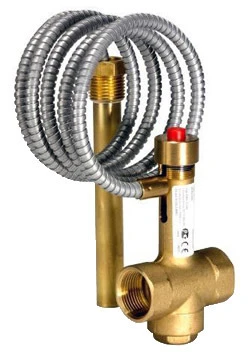

Il est recommandé de faire vérifier le bon fonctionnement de la vanne une fois par an par une personne qualifiée. La vérification se fait manuellement en appuyant sur le bouton rouge qui actionne l’ouverture de la vanne. L’écrou attachant le bouton rouge ne doit pas être desserré ou cela entraînera un mauvais fontionnement de la vanne.
